Tallinnan ympäristö- ja kunnallishallinto (KKA) suunnittelee Tina-, Vase- ja Pika-katujen kunnostamista. Jotta rakennustyöt sujuisivat nopeasti ja suotuisasti ja kaivutyöt eivät aiheuttaisi onnettomuuksia, KKA päätti tilata ennen suunnittelua maanalaisen teknisen verkon kompleksitutkimuksen. Kattavassa tutkimuksessa selvitetään ja kartoitetaan tarkasti kaikkien maanalaisen teknisen verkon sijainti ja syvyys. Kattavan tutkimuksen tärkeä osa on georadar-tutkimus.
TEHTÄVÄ
Maanalaisten teknisten verkkojen selvittäminen ja kartoittaminen.
RATKAISU
Kaikista kohteista suoritettiin datankeruu antennimassiivilla korkean resoluution 3D maatutkalla Raptor. Paikannukseen käytettiin Total Stationia, joka lähetti paikannustiedot jatkuvana datavirrana datankeruusoftwareen Talon, jossa ne yhdistettiin maatutkan dataan. Paikoissa, joita ei voitu skannata 3D tutkalla tai joissa haluttiin tarkentaa tietoja, suoritettiin lisäksi tiedonkeruu yksikanavaisella 2D maatutkalla PinPointR.
Kaikki kenttätyössä kerätyt tiedot käsiteltiin ja tunnistetut tekniset verkot vektorisoitiin erityisohjelmistolla GPR Slice. Vektorisoidut kohteet vietiin CAD- ja GIS-muotoon kokonaisvaltaisen kompleksitutkimuksen kokoamista varten.
TULOS

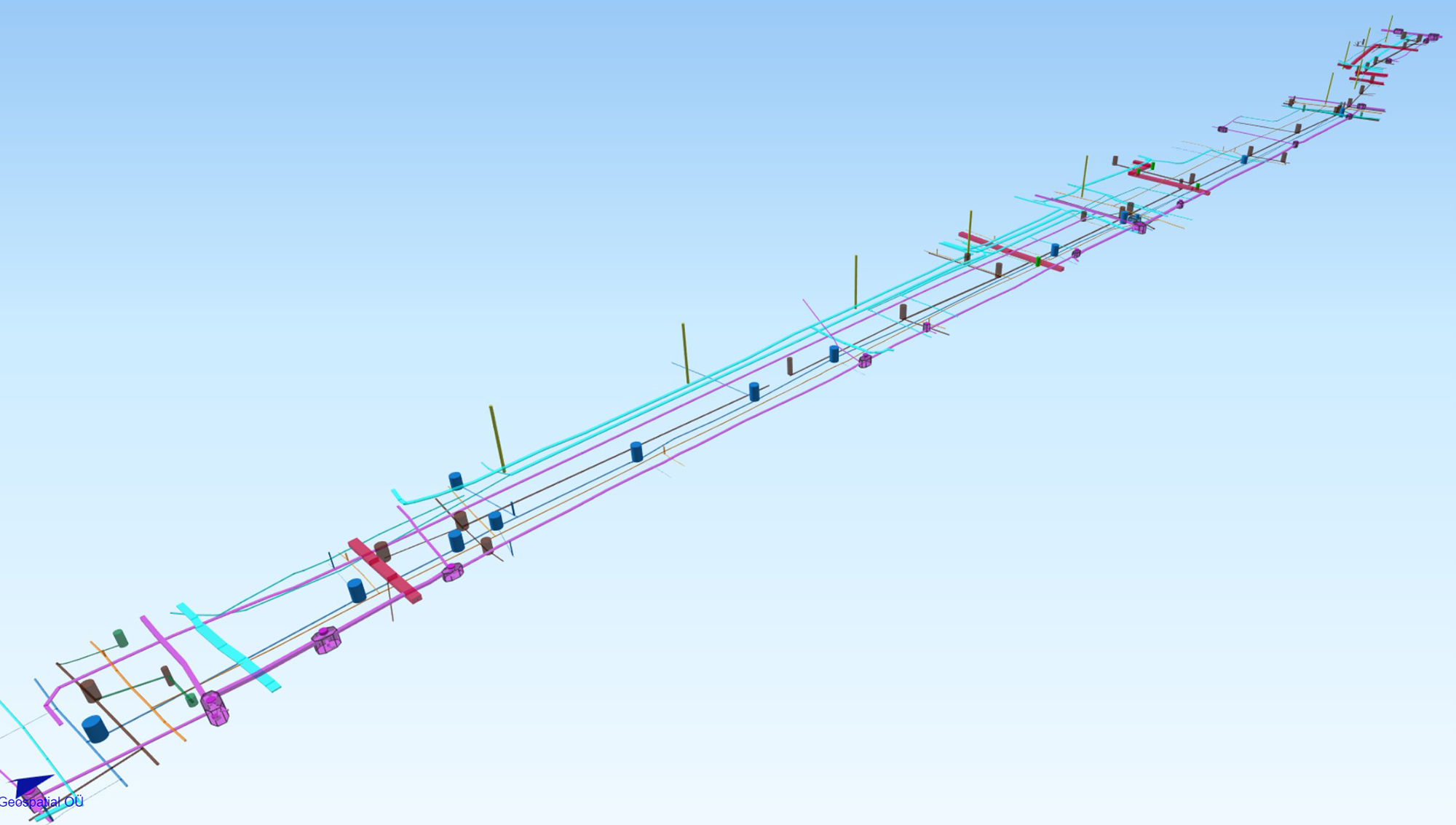

Maatutkan tutkimuksen tuloksena tunnistettiin ja kartoitettiin suurin osa maan alla olevista teknisistä verkoista kaikilla tutkimusalueilla. Maatutkan tutkimuksen tuloksista ja muista kerätyistä tiedoista koottiin tarkka maanalaisen teknisten verkostojen yhteenvetokaavio attribuuttitiedoilla. Lisäksi saadut tulokset visualisoitiin 3D-mallina (ylhäällä olevassa kuvassa).
Pika kadun maatutka tutkimus teknisten verkostojen tunnistamiseksi ja kartoittamiseksi
Tina kadun maatutka tutkimuksessa kartoitetut tekniset verkostot
