Roosikrantsi-kadun mittaus Raptor 3D -tutkalla

Tehty työ

Roosikrantsi-kadun alue on historiallisesti erittäin tärkeä. Se on ollut sekä rannikko, tärkeä uloskäynti kaupungista että osa modernia keskustaa. Kaikki historia on kerrostunut lähes kolmen metrin kerrokseen asfalttipäällysteen alle. Alueella on aiemmin tehty useita arkeologisia kaivauksia, ja tämän ansiosta voidaan olettaa, että Roosikrantsi-katu kätkee sisäänsä eri aikojen historiallisia esineitä.

TEHTÄVÄ

Roosikrantsi-kadulla aloitetaan julkisten vesijohtojen ja viemäriputkien kunnostus ja jälleenrakennus. Ennen kaivaustöitä Roosikrantsi-kadulla oli tehtävä alustava perintösuojelututkimus, jotta voitaisiin tunnistaa mahdolliset alueet, joilla voisi olla perintösuojelun kannalta kiinnostavia kohteita. Maatutkatutkimuksen tehtävänä oli löytää poikkeavuuksia, jotka viittasivat arkeologisiin esineisiin, jotka eivät liittyisi kunnallistekniikkaverkkoihin, ja erottaa kunnallistekniikkaverkkoihin liittyvien kaivausten koskemattomat alueet, joilla perintösuojelun kannalta kiinnostavien kerrostumien voidaan odottaa säilyvän paremmin.

RATKAISU

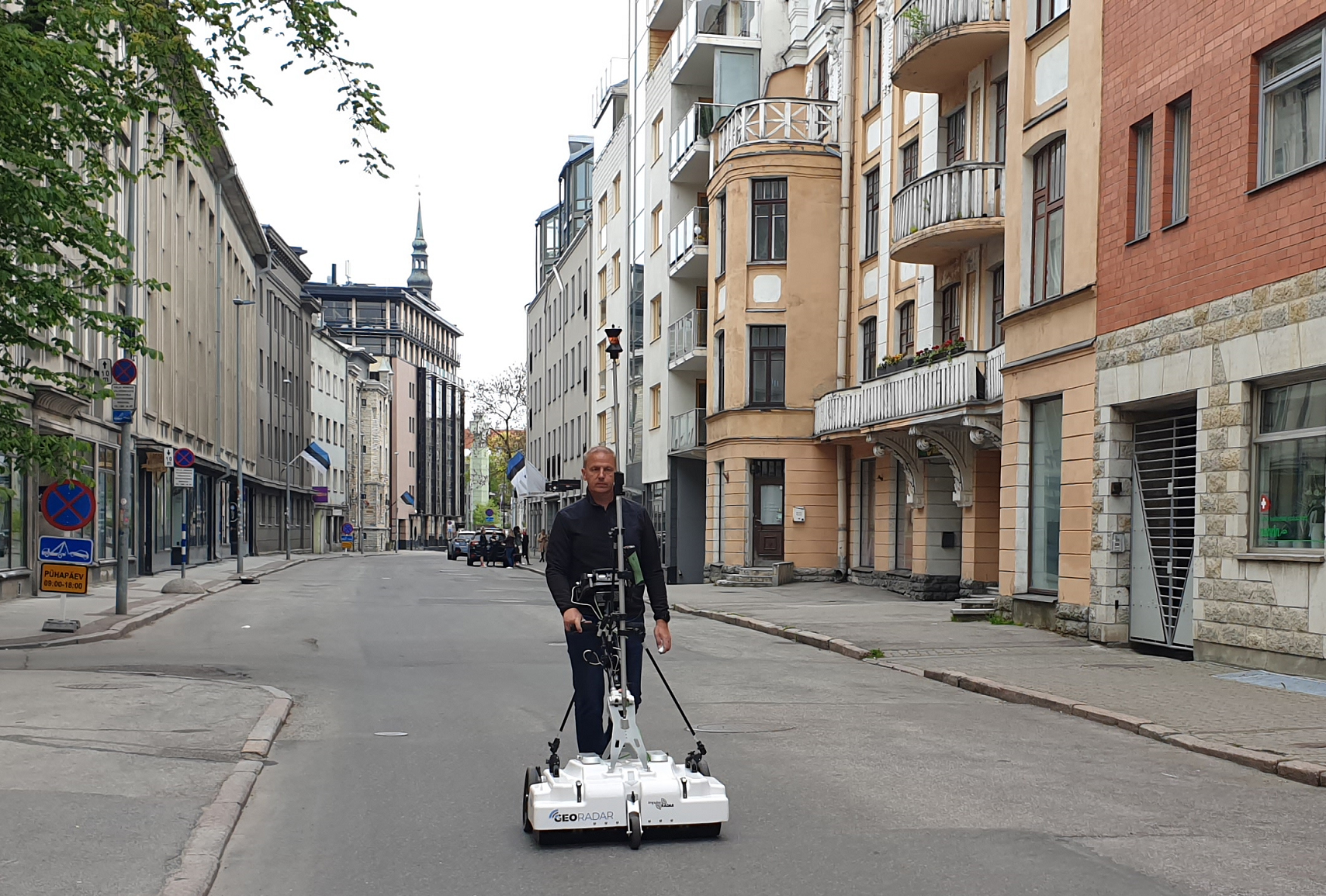

Tiedonkeruuseen käytettiin korkearesoluutioista 3D-maatutkaa Raptor-vaunuversiona, jossa oli 450 MHz:n antenniryhmä. Antenniväli oli 8 cm ja se skannasi 8 profiilia yhdellä pyyhkäisyllä. Raptor on uuden sukupolven 3D-maatutka, joka käyttää parasta reaaliaikaista näytteenottotekniikkaa. Tämä varmistaa hyvän resoluution ja vähemmän kohinaisia ​​kuvia. Tiedon jälkikäsittely tehtiin Condorilla, uudella ohjelmistolla, joka on erityisesti kehitetty Raptor-tiedon käsittelyyn ja visualisointiin. 3D-maatutka Raptor -laitteen nopea ja korkearesoluutioinen tiedonkeruu ja tiedonkäsittely Condor-ohjelmistolla mahdollistivat maanalaisten kohteiden havainnoinnin Roosikrantsi-kadulla kaikista suunnista.

TULOS

Maatutkatutkimus paljasti, mitä Roosikrantsi-kadun asfalttikerroksen alla sijaitsee. Oli selvästi nähtävissä, että kadulla oli tehty paljon kaivutöitä ja maassa oli monia kunnallistekniikkaverkkoja. Maatutkalla saatuja kuvia verrattiin aiemmin valmisteltuun geopohjaan sellaisten maanalaisten kohteiden tunnistamiseksi, jotka eivät liity kunnallistekniikkaverkkoihin. Löydettiin useita pienempiä poikkeavuuksia paikoista, joissa geopohjan mukaan ei pitäisi olla kunnallistekniikkaa. Lisäksi kadun Vabaduse aukion puolelta löydettiin maanalaisia ​​jäänteitä siitä, mitä epäillään suureksi rakennukseksi.
